Элементы трубопровода

Повороты, тройники, разветвители, хомуты и гибкие рукава — полный набор компонентов для сборки систем пневмотранспорта

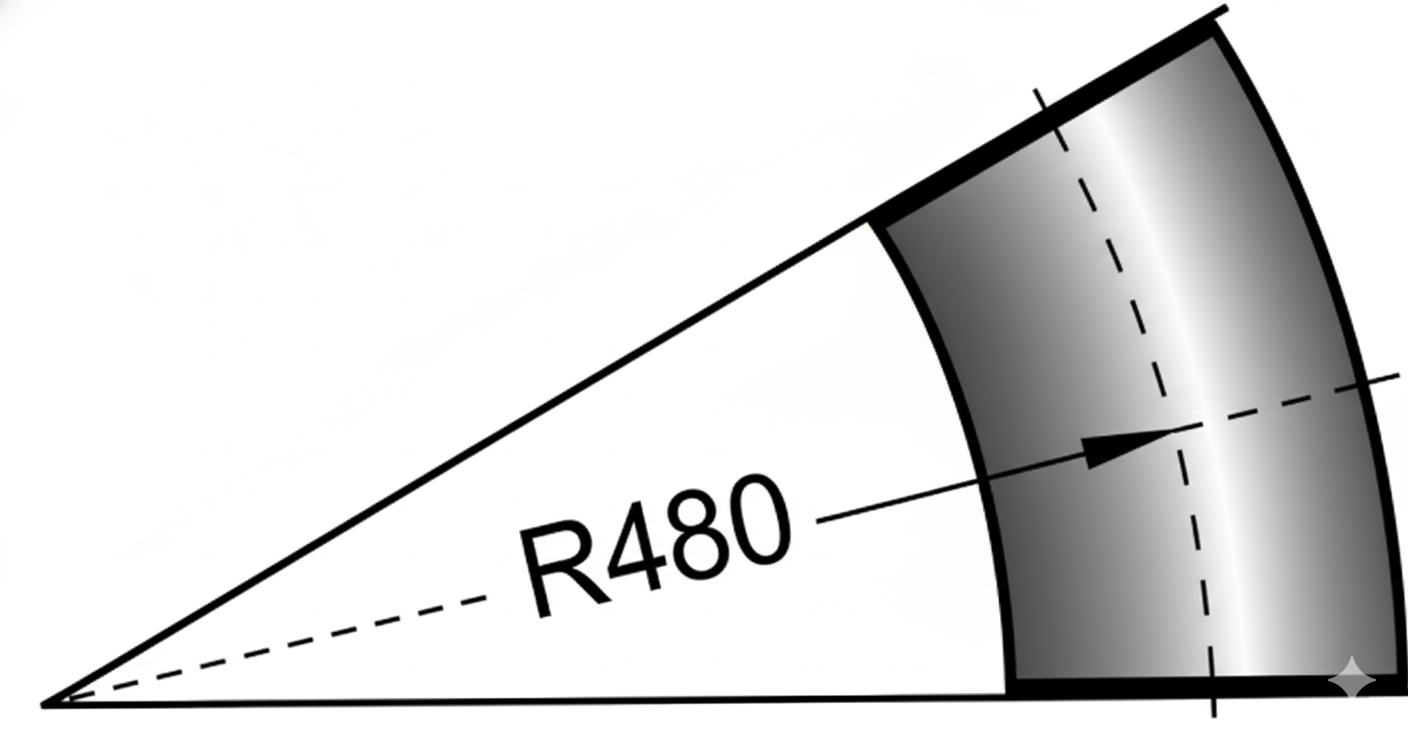

Поворот R480

Повороты R480

Плавные повороты радиусом 480 мм с углами от 5° до 90° — минимальные потери давления.

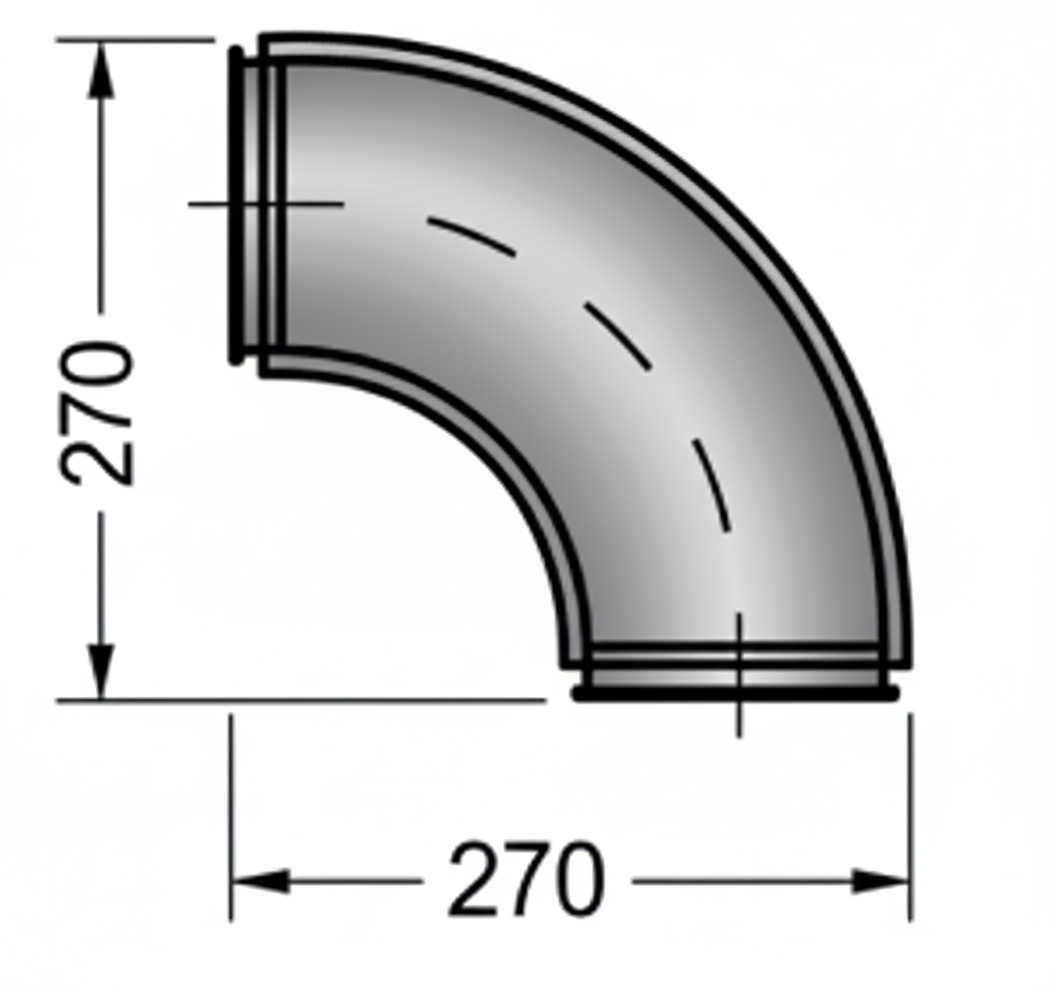

Компактный поворот 90°

Компактные повороты 90°

Поворот 90° с малым радиусом для ограниченных пространств и сложных конфигураций.

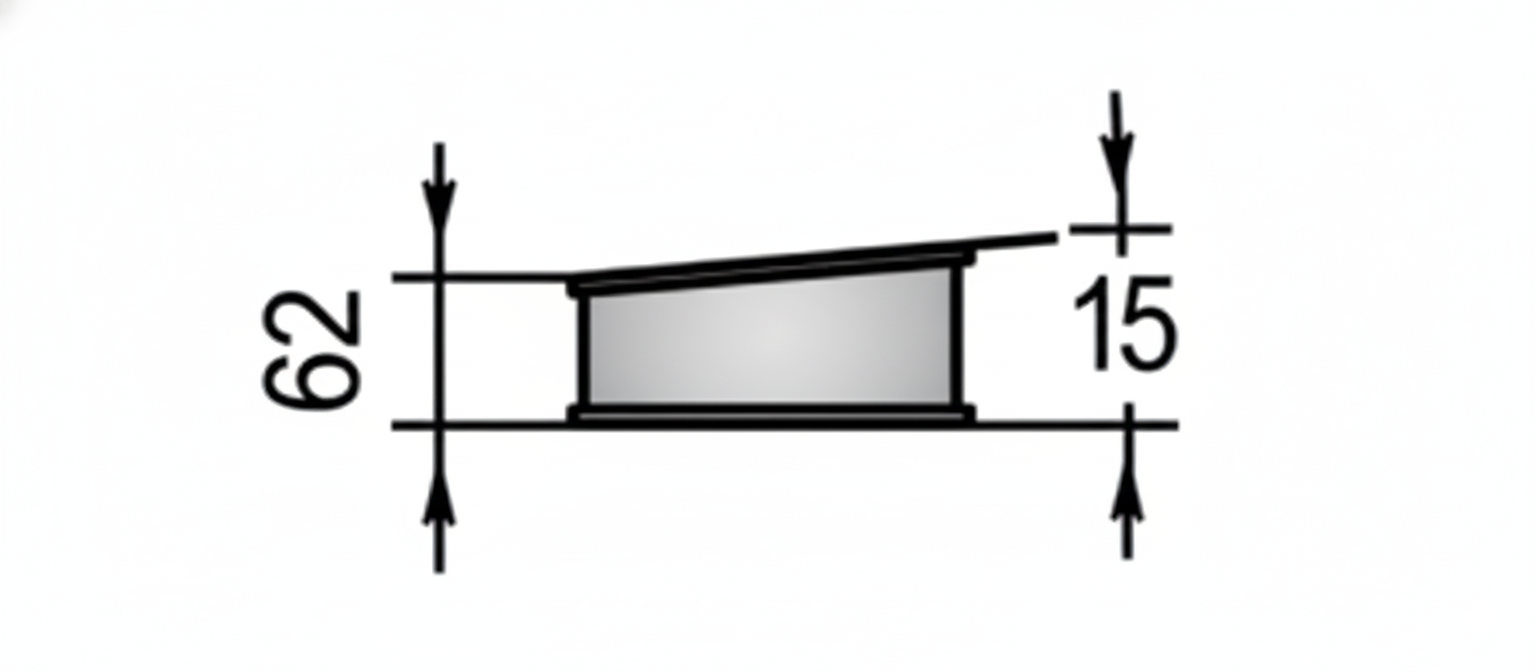

Поворот 5°

Повороты малого угла

Повороты 5° для точной корректировки направления трубопровода.

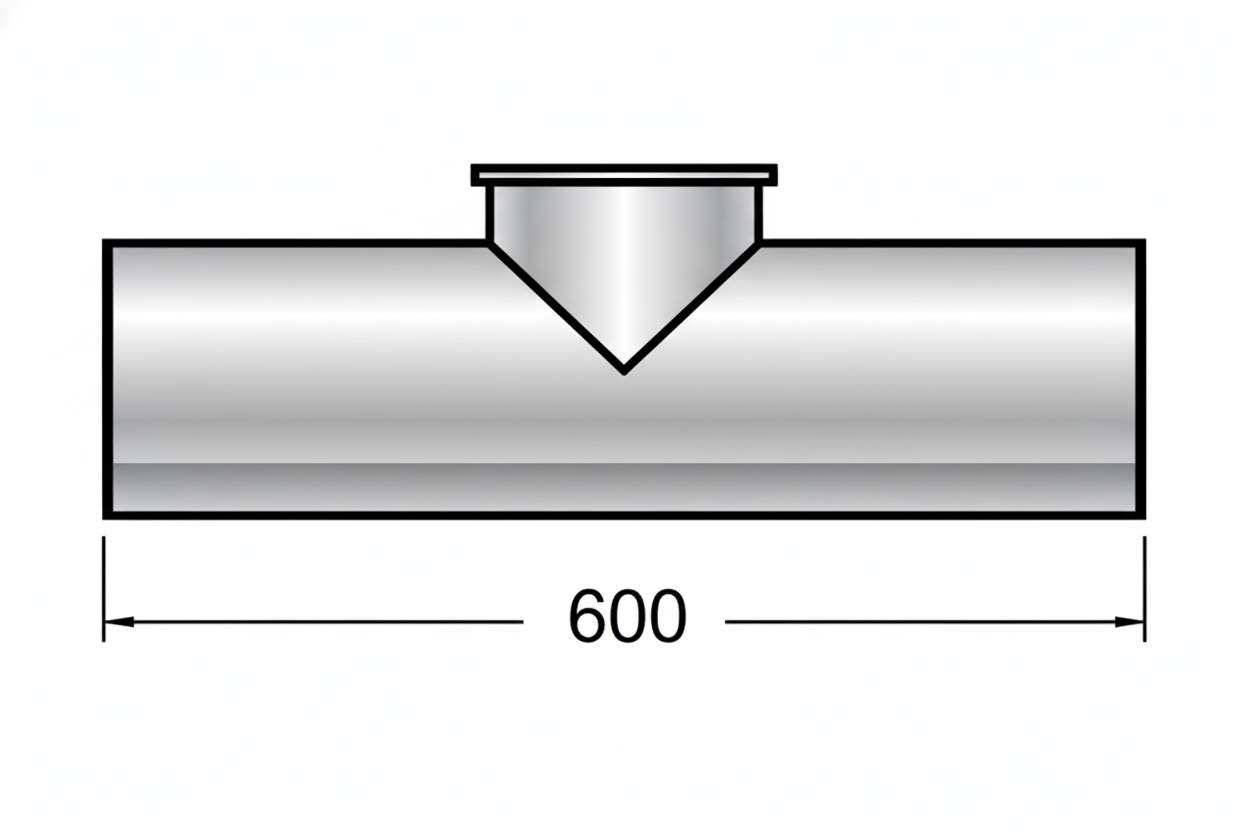

Тройник

Тройники

Двухходовые тройники для разделения и объединения потоков материала.

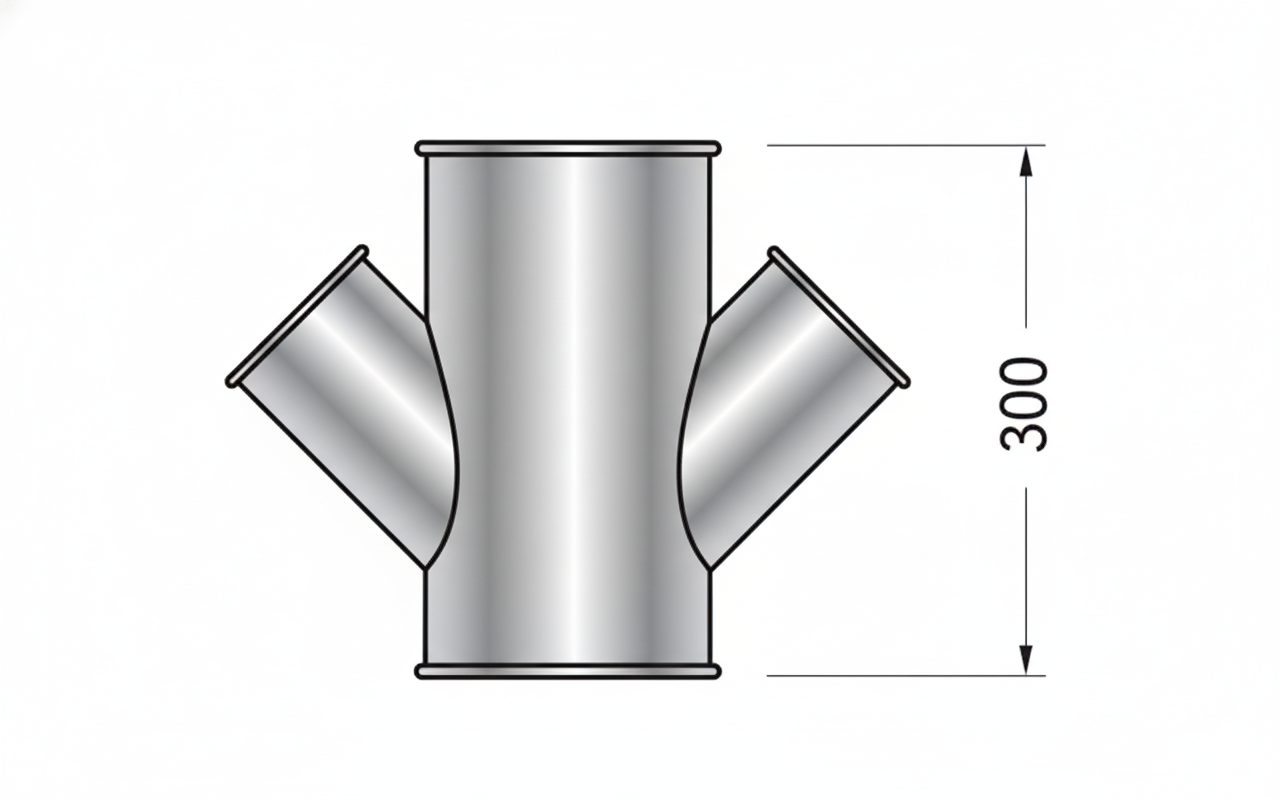

Разветвитель трёхходовой

Разветвители трёхходовые

Направляют зерно к нескольким точкам выгрузки — идеально для силосов и бункеров.

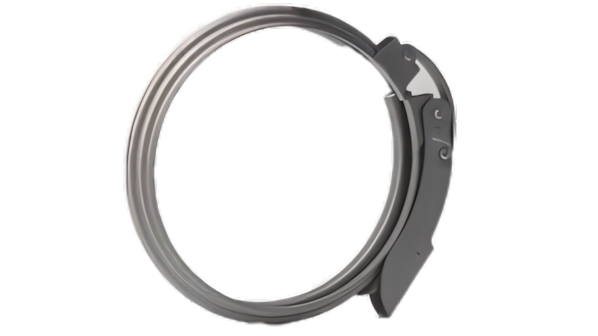

Хомут быстросъёмный

Хомуты быстросъёмные

Сборка и разборка трубопровода без инструмента — идеально для временных систем.

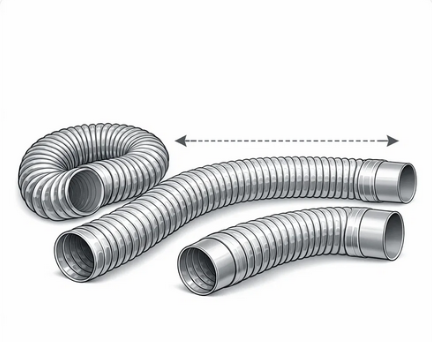

Гибкий рукав стальной

Гибкие рукава стальные

Стальная гофра для компенсации вибрации от воздуходувок и клапанов.

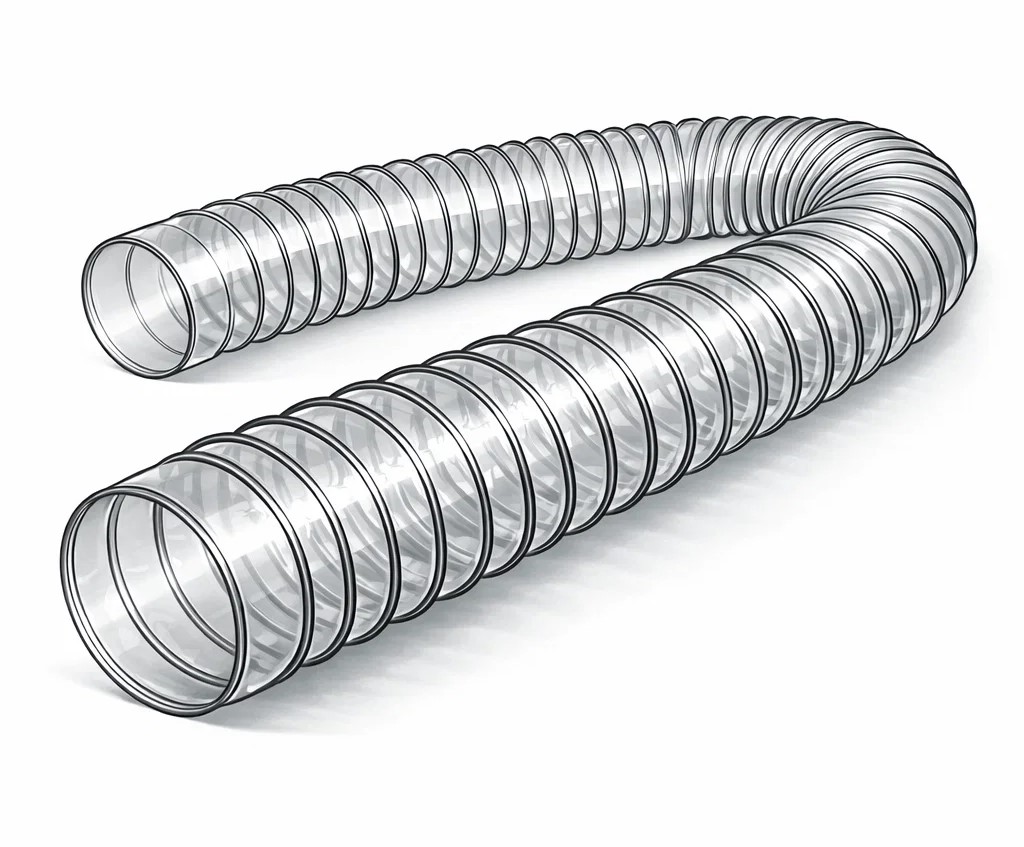

Полиуретановый шланг

Полиуретановые шланги

Износостойкие шланги для всасывающей стороны — подключение наконечников и забор зерна.

Связаться с нами

Полный набор компонентов для любой конфигурации

Модульная система OK включает все необходимые элементы для сборки трубопроводов любой сложности. Каждый компонент выполнен из оцинкованной стали и соединяется стандартными быстросъёмными хомутами — это позволяет собирать, разбирать и модифицировать системы быстро и без специального инструмента.

Все элементы полностью совместимы с оборудованием Kongskilde и доступны для диаметров OK 100, OK 160 и OK 200.

Элементы трубопровода OK

Повороты и отводы

  • Повороты R480 (5°, 15°, 30°, 45°, 60°, 90°): плавный радиус 480 мм обеспечивает минимальные потери давления и бережную транспортировку зерна. Основной тип поворотов для всех систем.
  • Компактный поворот 90°: малый радиус — для ограниченных пространств, где стандартный R480 не помещается. Рекомендуется устанавливать усиленную трубу OKD после поворота.
  • Поворот 5° (малый угол): для точной корректировки направления трубопровода — обход балок, колонн и других конструкций.

Тройники и разветвители

Тройники разделяют или объединяют два потока в одной точке. Используются для подключения дополнительных линий к основному трубопроводу.

Разветвители трёхходовые направляют поток материала к трём различным точкам выгрузки. Оснащены переключателем для выбора направления — идеально для систем с несколькими силосами, бункерами или точками загрузки транспорта.

Хомуты и соединения

Быстросъёмные хомуты OK — основной тип соединения. Позволяют собирать и разбирать трубопровод вручную, без инструмента. Идеальны для временных и часто модифицируемых систем — фермерских хозяйств, мобильных установок.

Болтовые хомуты обеспечивают надёжное постоянное соединение для стационарных систем — элеваторов, заводов, складов длительного хранения.

Оба типа хомутов доступны для диаметров Ø100, Ø160 и Ø200 мм.

Гибкие рукава и шланги

Стальные гибкие рукава устанавливаются между воздуходувкой и жёстким трубопроводом для компенсации вибрации. Предотвращают передачу вибрации от оборудования на трубопровод, увеличивая срок службы соединений.

Полиуретановые всасывающие шланги используются на стороне забора зерна — подключаются к всасывающим наконечникам. Устойчивы к абразивному износу, гибкие и лёгкие. Стандартная длина 2–2,5 м.

Крепления для монтажа

Настенные и потолочные крепления позволяют монтировать трубопровод на стены и потолки производственных помещений. Это освобождает ценное напольное пространство и защищает трубопровод от повреждений. Крепления рассчитаны на все стандартные диаметры OK.

Каталог элементов трубопровода

Полный ассортимент компонентов системы OK

Повороты OK 160 (оцинкованная сталь)
Элемент Ø, мм Угол Радиус Артикул
Поворот R4801605°R480122 050 016
Поворот R48016015°R480122 050 019
Поворот R48016030°R480122 050 087
Поворот R48016045°R480122 050 017
Поворот R48016060°R480—
Поворот R48016090°R480—
Поворот компактный16090°Малый—
Повороты OK 200 (оцинкованная сталь)
Элемент Ø, мм Угол Радиус
Поворот R48020015°R480
Поворот R48020030°R480
Поворот R48020045°R480
Поворот R48020060°R480
Поворот R48020090°R480
Поворот компактный20090°Малый
Тройники и разветвители
Элемент Ø, мм Тип Количество выходов Материал
Тройник OK 160160Двухходовой2Оцинкованная сталь
Тройник OK 200200Двухходовой2Оцинкованная сталь
Разветвитель OK 160160Трёхходовой3Оцинкованная сталь
Разветвитель OK 200200Трёхходовой3Оцинкованная сталь
Хомуты и соединения
Элемент Ø, мм Тип соединения Инструмент
Хомут быстросъёмный100БыстросъёмныйБез инструмента
Хомут быстросъёмный160БыстросъёмныйБез инструмента
Хомут быстросъёмный200БыстросъёмныйБез инструмента
Хомут болтовой100БолтовойГаечный ключ
Хомут болтовой160БолтовойГаечный ключ
Хомут болтовой200БолтовойГаечный ключ
Гибкие рукава и шланги
Элемент Ø, мм Материал Назначение
Гибкий рукав стальной160Стальная гофраКомпенсация вибрации (напорная сторона)
Гибкий рукав стальной200Стальная гофраКомпенсация вибрации (напорная сторона)
Шланг полиуретановый160ПолиуретанВсасывающая сторона, подключение наконечников
Шланг полиуретановый200ПолиуретанВсасывающая сторона, подключение наконечников
Крепления для монтажа
Элемент Ø, мм Тип монтажа
Крепление настенное100 / 160 / 200Стена
Крепление потолочное100 / 160 / 200Потолок
Подвес100 / 160 / 200Потолок / балка
