На какое расстояние SUC может транспортировать зерно?

SUC 200E транспортирует до 100 м, SUC 500E — до 150 м. Дальность зависит от конфигурации трассы, количества поворотов и перепада высот.

Пневмотранспорт SUC для приёма и транспортировки зерна

Как это работает

Всасывающая насадка

Забор зерна из транспорта или склада

→

Блок SUC

Создание воздушного потока для транспортировки

→

Трубопровод

Перемещение по трубам горизонтально и вертикально

→

Циклон-разгрузитель

Отделение зерна от воздушного потока

Забор материала

Всасывающая насадка погружается в зерно. Вентилятор создаёт разрежение, захватывая материал в трубопровод.

Транспортировка

Зерно перемещается по системе труб и поворотов в потоке воздуха. Возможна горизонтальная и вертикальная подача.

Разгрузка

В циклоне-разгрузителе зерно отделяется от воздуха и поступает в приёмный бункер или силос.

Области применения

Приём зерна из автотранспорта

Разгрузка зерновозов и автомобилей с зерном непосредственно через всасывающую насадку без дополнительных механизмов

Загрузка силосов

Подача зерна в силосные ёмкости на высоту до 30 метров с сохранением целостности зерна

Перемещение на производстве

Внутрипроизводственная транспортировка между технологическими участками и цехами

Сезонные линии

Быстрый монтаж и демонтаж для сезонных работ. Мобильное решение для временных площадок

Ограниченное пространство

Компактная система для объектов с ограниченной площадью — не требует строительства приямков и конвейеров

Модернизация линий

Замена устаревших механических транспортёров на пневматическую систему с минимальным простоем

Модели SUC

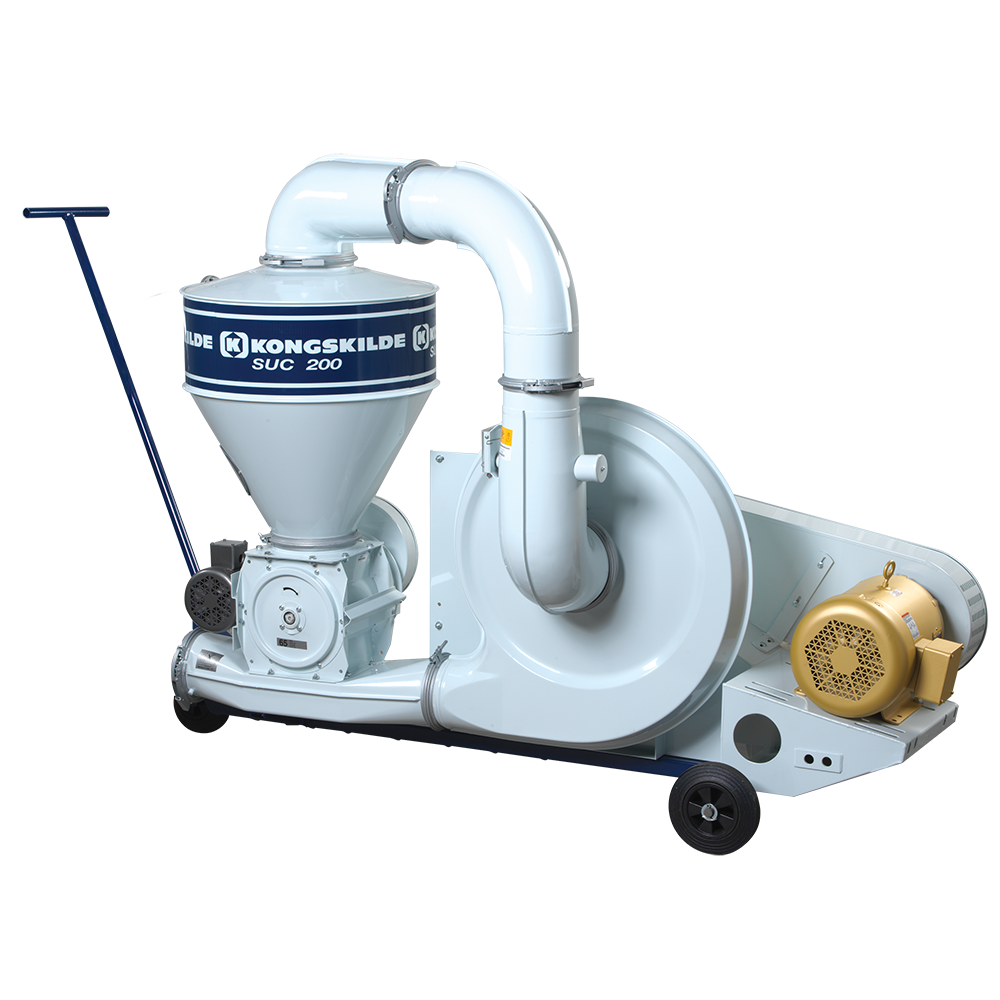

Производительностьдо 800 м³/ч

Дальность транспортировкидо 100 м

Диаметр трубопровода150 мм

Мощность двигателя18.5 кВт

Тип приводаРеменной

Масса280 кг

Давление разрежения: 18.2 кПа
Напряжение: 380В / 50Гц
Ток: 37 А
Уровень шума: ≤85 дБ
Класс защиты: IP55
Габариты (Д×Ш×В): 1200×800×1100 мм

Рекомендуемые материалы: зерно, цемент, известь.
Максимальная влажность: 14%.
Максимальный перепад высот: 15 м.
Оптимальное количество поворотов: до 4 шт.
Интервал ТО: каждые 500 часов работы.

Производительностьдо 1800 м³/ч

Дальность транспортировкидо 150 м

Диаметр трубопровода200 мм

Мощность двигателя37 кВт

Тип приводаРеменной

Масса468 кг

Давление разрежения: 34.4 кПа
Напряжение: 380В / 50Гц
Ток: 65 А
Уровень шума: ≤88 дБ
Класс защиты: IP55
Габариты (Д×Ш×В): 1500×900×1300 мм

Рекомендуемые материалы: зерно, цемент, известь.
Максимальная влажность: 14%.
Максимальный перепад высот: 25 м.
Оптимальное количество поворотов: до 6 шт.
Интервал ТО: каждые 500 часов работы.

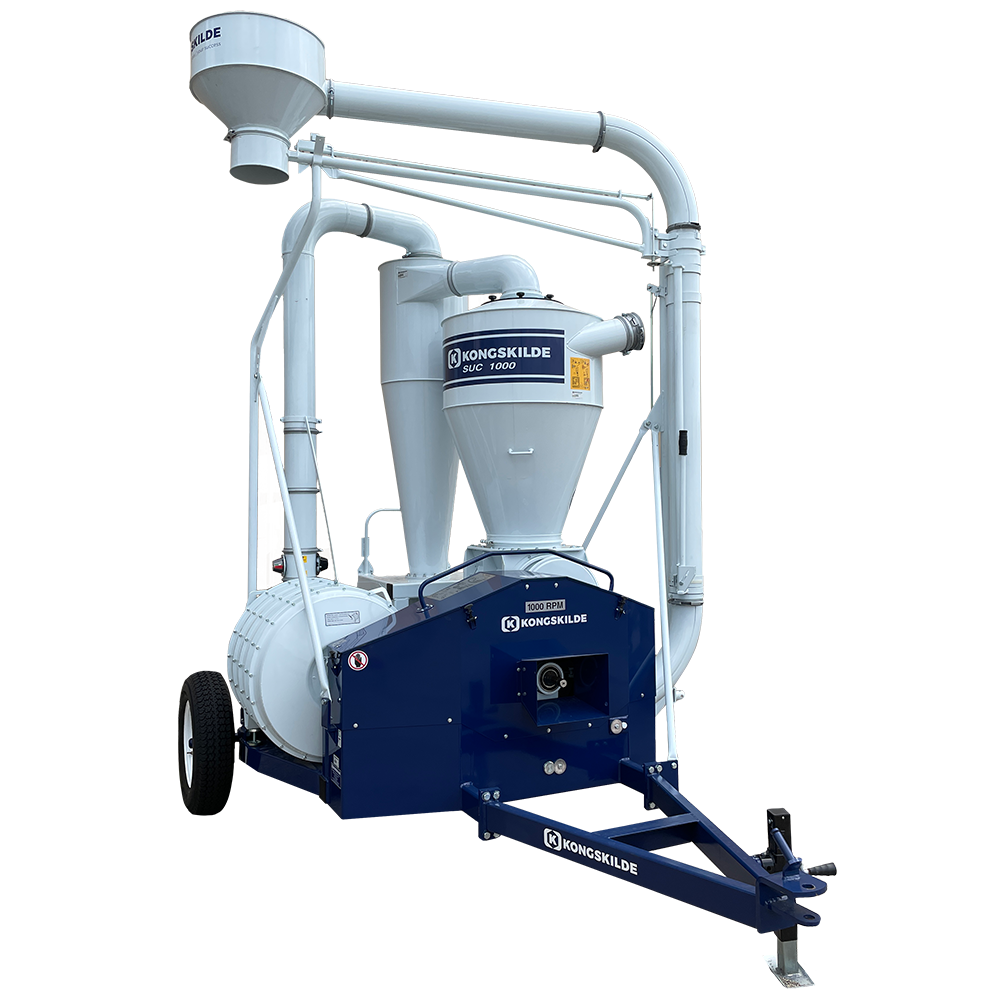

Производительностьдо 64 т/ч

Мощность вентилятора2000 м³/ч, 78 кПа

Дальность транспортировкидо 100 м

Диаметр трубопровода160 мм

Варианты приводаЭлектро (E) / Тракторный ВОМ (TR)

Мощность электропривода75 кВт (E)

Мощность тракторного ВОМ120 л.с. (TR)

Масса (TR-версия)около 1050 кг

Давление вентилятора: 78 кПа
Тип трубы: OK/OKR, диаметр 160 мм
Скорость вращения: 1000 об/мин (TR)
Класс защиты: IP55
Габариты: уточняйте у инженеров

Рекомендуемые материалы: зерновые культуры.
Максимальная влажность зерна: 14%.
Максимальный перепад высот: 20 м.
Оптимальное количество поворотов: до 5 шт.
Интервал ТО: каждые 500 часов работы.

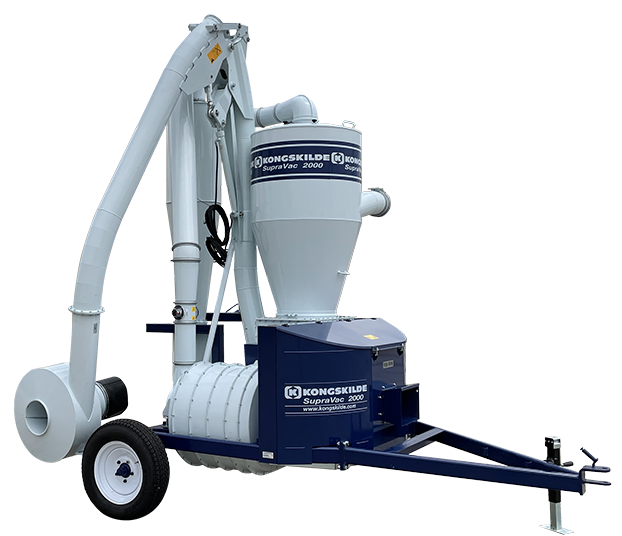

Производительностьдо 120 т/ч

Мощность вентилятора~2000+ м³/ч

Дальность транспортировкидо 200 м

Тип приводаСтационарный или тракторный ВОМ

ОсобенностиМаксимальная мобильность

Высокое давление вентилятора
Увеличенная производительность
Возможность работы на длинных трассах
Класс защиты: IP55
Габариты: уточняйте у инженеров

Рекомендуемые материалы: зерновые культуры.
Максимальная влажность зерна: 14%.
Максимальный перепад высот: 30 м.
Оптимальное количество поворотов: до 8 шт.
Интервал ТО: каждые 500 часов работы.

Почему ВАРТЕР

Собственное производство

Полный цикл на собственных мощностях — от проектирования до покраски и сборки

Практический опыт

Реальный опыт монтажа и эксплуатации на действующих предприятиях

Совместимость с Kongskilde

Повторяем конструкцию оригинального оборудования 1 в 1

Индивидуальные решения

Разрабатываем нестандартные решения под задачи вашего производства

Инженерное сопровождение

Проектирование, подбор, монтаж и пуско-наладка «под ключ»

Получить консультацию

Пример реализации

Оборудование: SUC 500E + комплект трубопроводов + циклон-разгрузитель + всасывающая насадка
Задача: Организация приёма зерна из автотранспорта с подачей в силосные ёмкости на высоту 22 метра. Замена ковшового элеватора.
Решение: Спроектирована и смонтирована линия пневмотранспорта: SUC 500E, трасса 85 м с 4 поворотами, циклон-разгрузитель с шлюзовым затвором. Время монтажа — 5 дней.
Результат: Приём зерна из автотранспорта за 15 минут (ранее — 40 минут). Снижение простоя транспорта на 60%. Экономия на обслуживании по сравнению с ковшовым элеватором.

Обсудить ваш проект

Частые вопросы

Системы SUC предназначены для транспортировки зерна.

SUC 200E транспортирует до 100 м, SUC 500E — до 150 м, SUC 1000 — до 100 м с производительностью до 64 т/ч, SUC 2000 (SupraVac 2000) — до 200 м с производительностью до 120 т/ч. Дальность зависит от конфигурации трассы, количества поворотов и перепада высот. Для точного расчёта обратитесь к нашим инженерам.

Да, системы SUC полностью совместимы с оригинальным оборудованием Kongskilde. Мы повторяем конструкцию 1 в 1, что позволяет интегрировать наше оборудование в существующие линии и заменять отдельные компоненты.

Стандартный срок изготовления составляет 4–6 недель с момента согласования технического задания. Монтаж и пуско-наладка — дополнительно 1–2 недели. Возможна ускоренная поставка.

Да, мы выполняем модернизацию существующих линий пневмотранспорта. Наши инженеры проведут обследование, предложат оптимальное решение и выполнят замену оборудования с минимальным простоем.
