Вентиляторы высокого давления TRL

Высоконапорные воздуходувки для эффективной транспортировки пшеницы, ячменя, кукурузы, рапса, сои и других сыпучих продуктов

Пневмотранспорт
Вентиляторы высокого давления — TRL

Мощный и эффективный источник воздуха для нагнетательных систем пневмотранспорта. Широкий модельный ряд от TRL 20 до TRL 1000 — решение под любые требования к производительности.

Связаться с нами

Как работает система нагнетательного пневмотранспорта

В нагнетательной системе напорная сторона воздуходувки подключается к транспортному трубопроводу, создавая мощный воздушный поток, который перемещает зерно через систему. Инжектор или ротационный клапан подаёт зерно в трубопровод, а переключатели направляют его к различным точкам разгрузки.

Воздушная система обеспечивает плавную и бережную транспортировку зерна без повреждения продукта.

Преимущества вентиляторов высокого давления

  • Компактная установка: лёгкие транспортные трубы можно установить практически в любом месте, минимизируя потребность в тяжёлом оборудовании.
  • Модульность: широкий ассортимент трубных компонентов с быстрым и надёжным соединением хомутами, адаптация под любую конфигурацию.
  • Простой монтаж: достаточно электрического подключения к воздуходувке и клапану — минимум инженерных коммуникаций.
  • Регулировка производительности: заслонка на роторном клапане позволяет легко настраивать пропускную способность.
  • Максимальная мощность: эффективная система управления воздушным потоком обеспечивает высокую производительность.

Малые TRL — прямой привод

В малых воздуходувках TRL ротор напрямую закреплён на валу двигателя — компактное и эффективное решение. Прямой привод обеспечивает надёжную работу и снижает требования к обслуживанию.

  • Эффективность прямого привода: максимальная передача мощности и эффективность воздушного потока.
  • Балансировка роторов: динамически сбалансированные роторы — плавная и тихая работа.
  • Контроль воздушного потока: снижение износа труб и предотвращение повреждения зерна.
  • Минимальное обслуживание: долговечная надёжность при минимальном уходе.

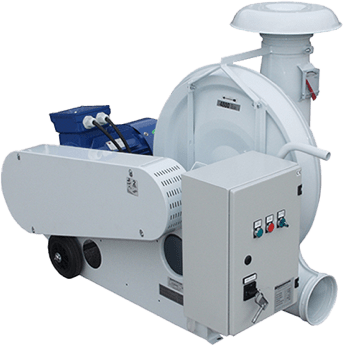

Большие TRL — ременной привод

Для больших объёмов воздуходувки TRL используют ременной привод, соединяющий вал двигателя с валом воздуходувки. Система позволяет использовать несколько роторов, увеличивая давление и производительность.

  • Модульная конструкция: настройка мощности под конкретные задачи.
  • Проверенная надёжность: тщательно протестировано, спроектировано для долгосрочной работы.
  • Стабильный воздушный поток: постоянная и бережная подача, защита качества зерна.
  • Универсальность: подходит для нагнетательных и всасывающих систем.
Брошюра TRL
Вентиляторы высокого давления — полный обзор, характеристики, схемы
PDF • 4 страницы
Скачать

Сравнение моделей TRL

Прямой привод (малые) и ременной привод (большие)

Малые TRL — прямой привод

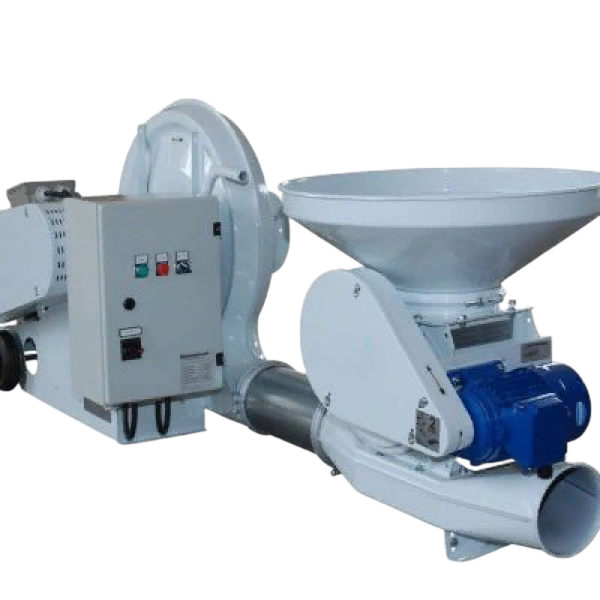

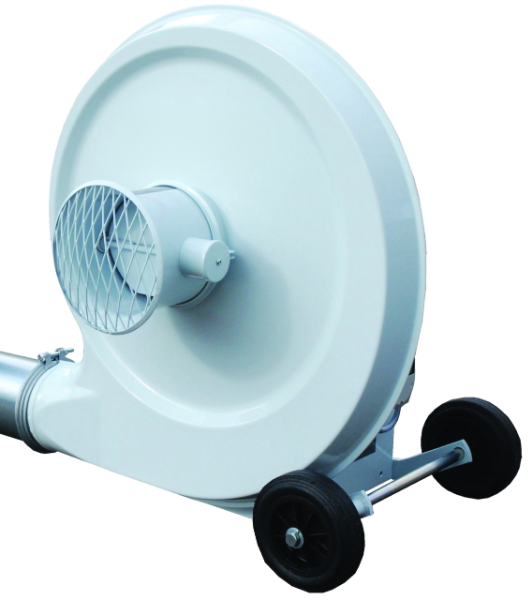

TRL 20 TRL 40 TRL 55 TRL 75
Обороты, об/мин3000300030003000
Производительность, м³/мин3.14.47.510.5
Мощность, kW (HP)1.5 (2)3 (4)4 (5.5)5.5 (7.5)
Большие TRL — ременной привод
TRL 100 TRL 150 TRL 200 TRL 300 TRL 500 TRL 600 TRL 750 TRL 1000
Обороты, об/мин36504200470041004300390543104780
Производительность, м³/мин20273339657896129
Мощность, kW (HP)7.5 (10)11 (15)15 (20)22 (30)37 (50)45 (60)55 (75)75 (100)
